分體式超聲波液位計

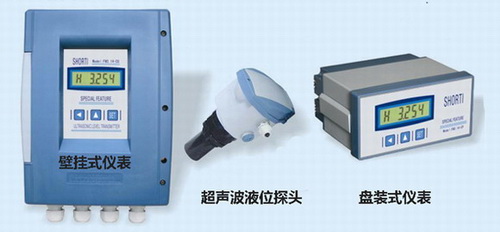

HD3000分體式超聲波液位計 (液位主機 + 超聲波探頭)



HD3000（HD3000L）分體超聲波液位計由超聲波探頭和主機兩部分組成，是一種先進的非接觸式物位測量儀器，超聲波探頭直接安裝在被測介質的上方。用來取代原始的各種液位計，它采用高性能進口超聲波探頭，通過測量時間差的原理，經主機上微處理器進行信號處理精密計算，測得液位、料位高低，并帶有多種信號輸出可供選擇。

      　　　　本儀表無需專業人員就可安裝使用.一次性設置當前液位值就可成功.

應    用：　　　　　　　各類工業領域的液位測量，特別是污水處理、酸、堿性液體測量



各類工業領域的固體物位測量，如煤堆、石塊等
測量范圍：　　　　　　　液體：0～3m,4m,5m，6m，7m，8m，9m，10m，12m，15m，20m，25m,40m

固體：0～2m,3m,4m,5m，6m，7m，8m，9m，10m，12m

信號輸出：　　　　　　　4～20Ma，RS232，RS485（任選其一）

開關信號：　　　　　　　四點開關量輸出（上限、上上限、下限、下下限）；220VAC/1A

顯　　示：              背光LCD顯示　　　　　　　         　

分　辨率：              1～2mm　

計測角度：              12°

設定　鍵：              現場三位防水輕觸鍵，智能型設計

精　　度：              基于標準平面±0.25～0.5%FS

盲　　區：　　　　　　　0.25m-0.5m

供　　電：              24VDC或　220VAC　

過程連接：　　　　　　　M66×2或M75×2（超聲波探頭）　　　　　

環境溫度：　　　　　　　-40…70 °C

主機安裝方式：　　　　　壁掛式，6位液晶顯示
換能器外殼材料：　　　　標準型：尼龍；　防腐型：聚四氟乙稀

防護等級：              IP66，本安型設計



  產品選型：

內容	代　碼　　說　　明
	HD3000－ HD3000L－	分體式超聲波液位計（探頭＋主機） 普通型分體式液位計（探頭＋主機）
		3-	0～3m內各量程
		5-	0～5m內各量程
		7-	0～7m內各量程
		10-	0～10m內各量程
		12-	0～12m內各量程
		15-	0～15m內各量程
		25-	0～25m內各量程
測量介質			Y	液體
			W	固體
防腐要求				N	標準產品
				F	防腐型（聚四氟乙稀）
輸出信號					I	4～20MA
					H	RS232、RS485

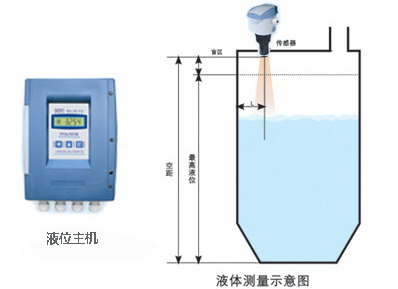

       　　HD3000分體式超聲波液位計使用示意圖：

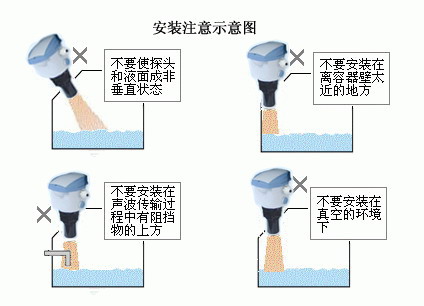

 安裝要求：

換能器發射超聲波脈沖時，都有一定的發射開角。從換能器下緣到被測介質表面之間，由發射的超聲波波束所輻射的區域內，不得有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、支架等。
另外須注意超聲波波束不得與加料料流相交。
安裝儀表時還要注意：*高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器（超聲波探頭）的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。





相關產品： HD1000一體式超聲波液位計（0－5米）

　　　　  HD2000一體式超聲波液位計（0－5,10,15,25米）

     　　　 HD4000超聲波液位差計(雙探頭）

　　　　　ULI990 防爆超聲波液位計
